ATC型車銑復合NTRX-300L
型 號：NTRX-300L
應用行業：汽車，工程機械，能源
R側可選副主軸/尾座
X軸過主軸中心125mm，搭配Y軸+125mm,形成X-Y250mm方形面
工具軸轉數8,000min-1(op.12,000min-1)
刀庫數量40把(op.60,80,120)
低重心設計，高剛性床身，垂直立柱結構
設備門大視窗
主軸靠近設備門，容易上下料操作
NT Smart X 搭載

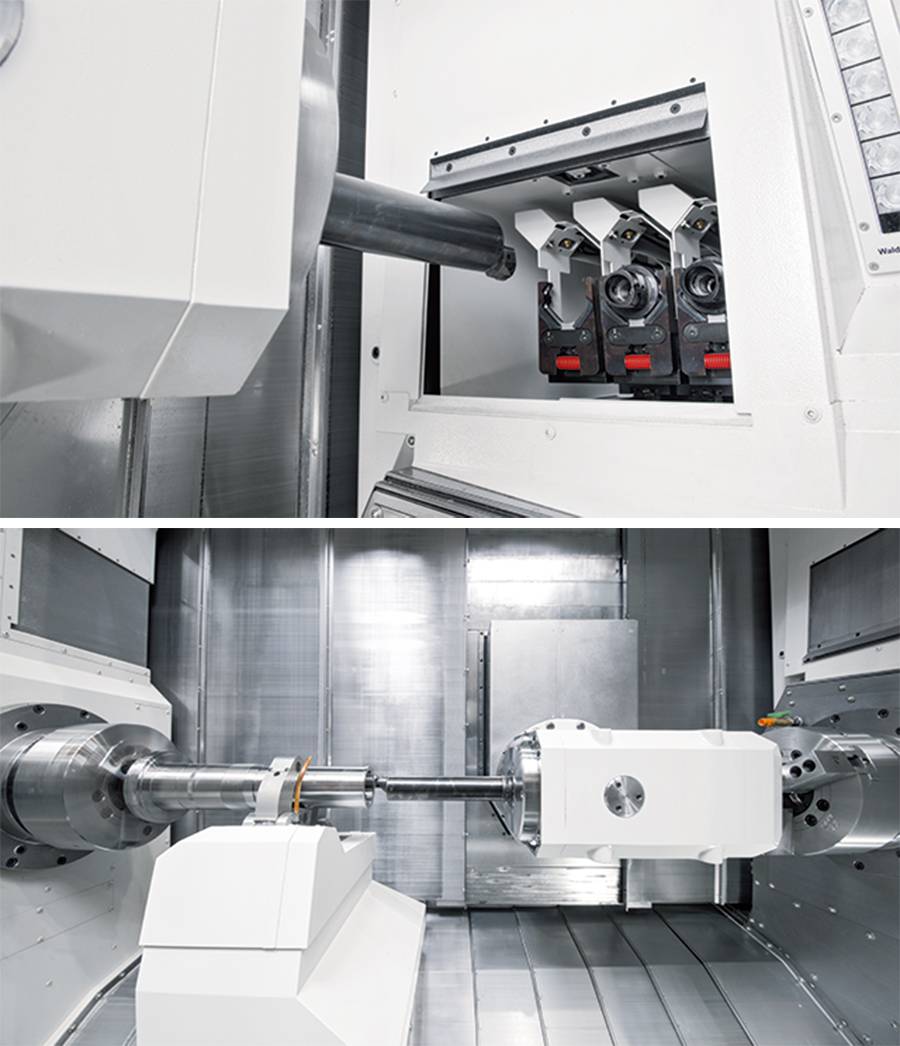

Φ65*450mm長刀3把搭配
可選配數控中心架
|
|
Φ65 |
Φ71(op.) |
Φ80A※1(op.) |
Φ80B※2(op.) |
Φ90(op.) |
|
Z大加工直徑 |
640mm |
||||
|
Z大加工長度 |
1,600mm |
||||
|
主軸端距 |
max.1,850mm / min.300mm(※3) |
||||
|
尾座中心距離（op.） |
max.1,725mm / min.175mm(※4) |
||||
|
棒料通過能力 |
65mm |
71mm |
80mm |
90mm(Lのみ) |
|
|
卡盤尺寸 |
8″,10″ |
||||
|
L主軸轉速 |
4,500min-1 |
3,500min-1 |
2,500min-1 |
||
|
R主軸轉速 |
2,500min-1 |
- |
|||
|
L主軸電機功率 |
15/11kW, 22/18.5kW(op.) |
22/18.5kW(op.) |
|||
|
R主軸電機功率 |
|||||
